Andenes de carga en naves industriales: altura, foso, niveladores y errores que frenan la operación

Una nave industrial se diseña entera, pero la operación del día a día casi siempre se gana o se pierde en un punto muy concreto: el andén de carga. Ahí es donde la nave toca la logística, donde entran y salen los camiones, y donde unos centímetros mal resueltos se convierten en minutos perdidos en cada maniobra.

El andén rara vez aparece en la conversación inicial de un proyecto. Se habla de metros cuadrados, de altura libre, de claros. Pero cuando la nave arranca, el andén es lo que el operador ve todos los días. Aquí va lo que importa, contado desde la experiencia en proyectos industriales en el Bajío.

El andén es donde la nave toca la logística

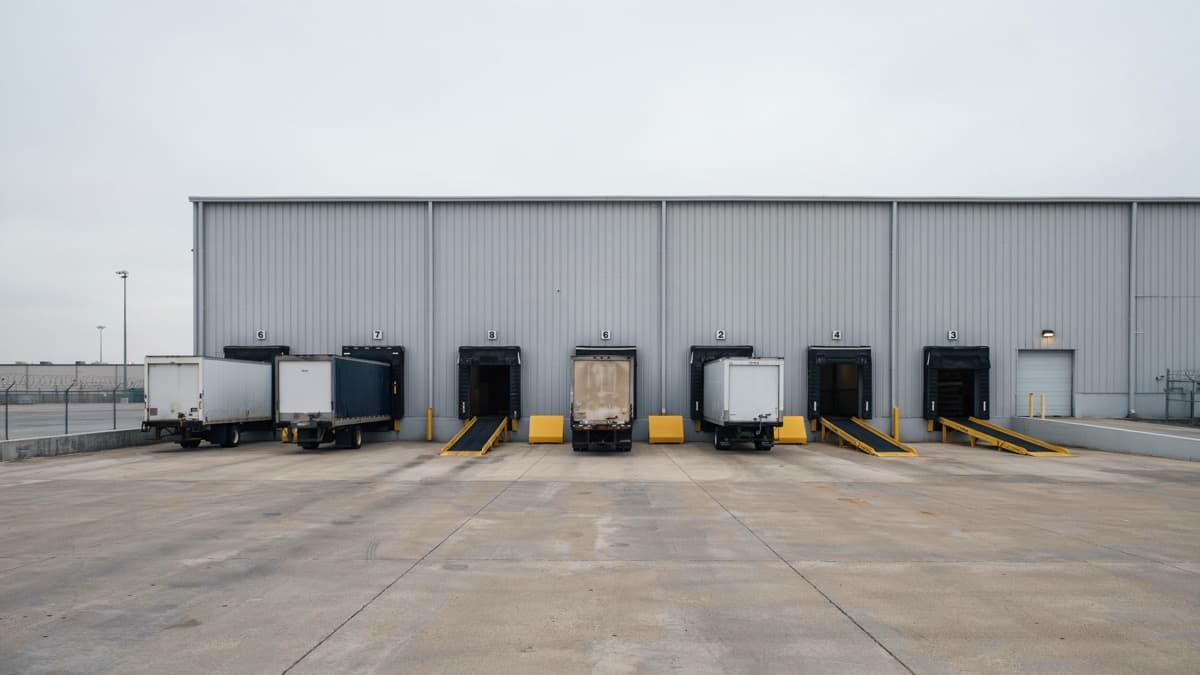

Un andén de carga es la interfaz entre el camión y el piso de la nave. Por ahí pasa todo lo que entra y sale: materia prima, producto terminado, insumos. Según la operación, un andén puede ser de recibo, de embarque o servir para ambos, y en operaciones de alta rotación se diseñan esquemas de cross-dock donde la mercancía casi no se almacena, solo se cruza de un camión a otro.

La idea clave es simple: el andén no se diseña por estética ni por simetría de fachada. Se diseña a partir del flujo logístico que va a tener la nave. Primero se entiende cómo se mueve la mercancía, y de ahí salen cuántos andenes, de qué tipo y dónde.

La altura del andén: el primer número que hay que acertar

El dato que más problemas genera cuando se resuelve mal es la altura del piso del andén respecto al patio. La caja de un tráiler de carga seca suele quedar a una altura del orden de 1.20 a 1.30 metros sobre el nivel del piso, así que el andén se diseña para que el piso interior de la nave quede cerca de esa altura y la maniobra sea casi a nivel.

Cuando hay diferencia, el nivelador de andén la absorbe, pero solo dentro de un rango. Si la flota es mixta (tráileres, camiones de tonelaje menor, camionetas), una sola altura de andén no le queda bien a todos, y ahí es donde conviene combinar tipos de andén o resolver con equipo específico. Definir la flota real antes de fijar la altura ahorra mucho dolor después.

Andén estándar, con rampa descendente o a nivel

Hay tres formas básicas de resolver la diferencia de altura entre el camión y el piso de la nave:

• Andén estándar (piso elevado con foso de nivelador): es la solución más común para operación con tráileres. El piso de la nave se construye elevado, del orden de 1.20 m sobre el patio, el camión se acopla en reversa contra la fachada del andén y un nivelador alojado en un foso salva el hueco y la diferencia con la caja. Es la que da las maniobras más rápidas.
• Andén con rampa descendente (patio deprimido): cuando el piso de la nave no se puede elevar respecto al terreno, el patio baja en una rampa frente al andén para que la caja del tráiler quede a la altura del piso interior. Es una solución para terrenos con restricciones, no la opción por defecto, y suele costar más.
• Andén a nivel con rampa de acceso: el piso interior y el patio están al mismo nivel y se usa una rampa o un nivelador para que el montacargas entre y salga de la caja. Tiene sentido cuando el equipo entra y sale con frecuencia; la pendiente debe permitir subir con carga sin riesgo.

Niveladores, sellos y abrigos: el equipo del andén

Un andén no es solo el hueco en el muro. Es un conjunto de equipos que hacen la maniobra segura y eficiente:

• Nivelador de andén: la plataforma que salva la diferencia de altura y el hueco entre el piso de la nave y la caja del camión, para que el montacargas cruce sin escalón.
• Sello o abrigo de andén: cierra el contorno entre el camión y la fachada. Protege la mercancía del clima, reduce entrada de polvo e insectos y, en naves climatizadas, evita fugas de aire acondicionado.
• Defensas (bumpers): reciben el impacto del camión al acoplarse y protegen la estructura y el muro. Son baratas y evitan daños caros.
• Sistema de restricción o calzas: impiden que el camión se mueva durante la carga. Un tráiler que se desplaza mientras un montacargas está dentro de la caja es uno de los accidentes más graves del andén.
• Señalización y guías: líneas en el patio y topes que ayudan al chofer a alinear el camión en reversa sin golpear.

El patio de maniobras: la otra mitad del andén

Un buen andén con un patio chico no sirve de nada. El tráiler necesita espacio para entrar en reversa y alinearse, y eso pide profundidad. Como referencia, para maniobra de tráileres completos el patio frente a los andenes suele necesitar del orden de 37 a 40 metros o más de profundidad libre, además del ancho para circular.

El patio también tiene que drenar bien y, en la franja frente al andén, mantener una pendiente que aleje el agua de la nave. Un patio que encharca frente a los andenes ensucia, daña el piso y complica cada maniobra cuando llueve.

¿Cuántos andenes necesitas?

La cantidad de andenes no se decide por los metros cuadrados de la nave, sino por el flujo: cuántos camiones llegan al día y cómo se concentran. Una nave de almacenamiento con alta rotación y ventanas de recibo apretadas necesita muchos más andenes que una nave de manufactura donde entra materia prima y sale producto a un ritmo parejo.

El error es dimensionar los andenes "a ojo" o por lo que se ve en otra nave. Lo correcto es estimar camiones por día, las horas pico y el tiempo de cada maniobra, y de ahí sacar el número. Quedarse corto de andenes genera filas de camiones; sobrarse mucho encarece la obra y la fachada sin necesidad.

Errores comunes que frenan la operación

• Fijar la altura del andén sin conocer la flota real. Después no le queda bien a los camiones que de verdad llegan.
• Patio de maniobras corto. El tráiler no puede entrar en reversa y cada maniobra se vuelve lenta y riesgosa.
• Olvidar el drenaje frente al andén. El agua se mete a la nave o encharca justo donde más se trabaja.
• Ahorrar en defensas, sellos y restricciones. Es el equipo más barato del andén y el que evita los daños y accidentes más caros.
• Diseñar pocos andenes para la hora pico. La nave puede ser enorme y aun así formar fila de camiones afuera.

Lo que vale la pena recordar

El andén es chico comparado con la nave, pero concentra buena parte de la eficiencia operativa. Lo que se resuelve bien ahí se nota todos los días; lo que se resuelve mal también.

Tres ideas para llevarse:

• La altura del andén y el tipo (foso, a nivel o rampa) se definen a partir de la flota y la operación reales, no de un estándar genérico.
• El patio de maniobras es parte del andén: sin profundidad y buen drenaje, el mejor muelle se vuelve un cuello de botella.
• El número de andenes se calcula por flujo de camiones y hora pico, no por los metros cuadrados de la nave.

Si estás definiendo estos detalles para un proyecto, vale la pena revisar también cómo el piso aguanta el tránsito constante de montacargas en nuestra guía de pisos industriales, y cómo todo esto pesa en el presupuesto en cuánto cuesta construir una nave industrial en Querétaro.
