Claros y retícula de columnas: cómo el espaciamiento define la operación de tu nave

Cuando alguien recorre una nave industrial por primera vez, lo que ve son columnas y el espacio entre ellas. Lo que no ve es que ese patrón de columnas, la retícula, es una de las decisiones que más condiciona cómo va a operar la nave durante toda su vida.

El claro y la retícula no son un asunto que le toque resolver solo al ingeniero estructural. Definen cuántos racks caben, por dónde pasa un montacargas, dónde estorba una columna y cuánto cuesta la estructura. Vale la pena entenderlos antes de aprobar un proyecto.

Qué es un claro y qué es la retícula

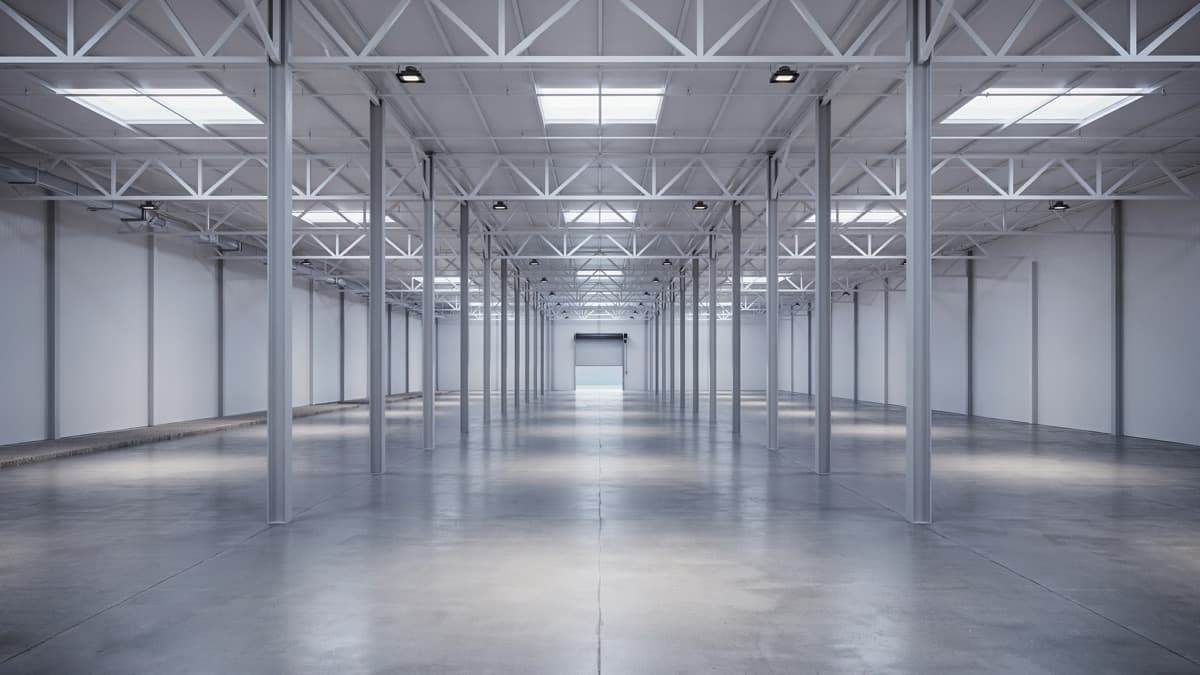

El claro es la distancia entre dos apoyos consecutivos, es decir, entre columnas. La retícula es el patrón ordenado de columnas que se repite en planta, normalmente expresado como un módulo, por ejemplo 12 por 24 metros. En buena medida, una nave es ese módulo repetido tantas veces como haga falta para cubrir la superficie.

Ese módulo es la cuadrícula invisible sobre la que se acomoda todo lo demás: racks, pasillos, líneas de producción, instalaciones. Por eso conviene pensarlo desde la operación y no solo desde la estructura.

Claro entre ejes y claro libre: no son lo mismo

Es una distinción que parece técnica pero importa en la práctica:

• Claro entre ejes: la distancia de centro a centro de columna. Es el número que define la retícula en los planos.
• Claro libre: el espacio que realmente queda usable entre las caras de las columnas. Siempre es un poco menor que el claro entre ejes.

Para acomodar racks o maquinaria, lo que cuenta es el claro libre. Diseñar pensando solo en ejes y olvidar el grosor de la columna es como medir un cuarto sin contar los muros.

El módulo manda: racks, pasillos y montacargas

Aquí está el verdadero motivo para pensar la retícula desde la operación. El acomodo de los racks tiene su propio módulo: el frente del rack más el pasillo de maniobra del montacargas. Si la retícula estructural se coordina con ese módulo, las columnas caen en las líneas que separan los racks, es decir, en el espacio entre racks colocados espalda con espalda, y no estorban. Si no se coordina, una columna puede quedar justo en medio de un pasillo o partir una posición de rack.

El resultado de una mala coordinación no se arregla después: son posiciones de almacenaje que se pierden para siempre, o pasillos que un montacargas no puede tomar de frente. Por eso el acomodo de racks y la retícula se diseñan juntos, no por separado.

Por qué el claro más grande no siempre conviene

Es tentador pedir el claro más grande posible: menos columnas, más espacio libre, más flexibilidad. Y a veces es lo correcto. Pero el claro tiene un costo. A mayor claro, las trabes y columnas trabajan más, se necesita más acero y de mayor calibre, y la cimentación crece. En algún punto, cada metro extra de claro empieza a costar caro de más.

La decisión correcta no es "el claro más grande", sino "el claro que la operación necesita". Una nave de almacenamiento con racks bien modulados puede operar perfecto con columnas intermedias bien ubicadas; una nave que mueve piezas muy grandes o que requiere total libertad de piso justifica claros mayores. Sobre esta lógica de costo y material entramos a detalle en nuestra comparación de estructura de acero vs concreto.

Las columnas y la operación diaria

Una columna mal ubicada no solo quita espacio: se vuelve un punto de fricción permanente. En naves con mucho tránsito de montacargas, las columnas reciben golpes, y por eso conviene protegerlas con guardas y, sobre todo, ubicarlas fuera de las líneas de circulación más intensas.

Pensar la posición de las columnas respecto a puertas, andenes y pasillos principales desde el diseño evita que la operación tenga que esquivarlas todos los días durante años.

Cómo se decide la retícula

El orden correcto es claro: primero la operación, después la estructura. Se define el uso de la nave, el acomodo de racks o de la línea de producción y los flujos, y a partir de eso se propone la retícula que mejor los acomoda con el menor costo estructural razonable.

Aquí es donde la coordinación entre disciplinas hace la diferencia. Trabajar el proyecto en un modelo donde estructura, instalaciones y layout conviven permite detectar a tiempo que una columna choca con un rack o que una trabe cruza por donde debería ir una instalación. Es justo uno de los beneficios de diseñar con metodología BIM.

Errores comunes

• Definir la retícula sin el acomodo de racks. Después aparecen columnas en medio de pasillos o de posiciones de almacenaje.
• Confundir claro entre ejes con claro libre. El espacio usable real termina siendo menor de lo esperado.
• Pedir el claro máximo "por si acaso". Se paga mucho acero por una flexibilidad que la operación no va a usar.
• Ubicar columnas en zonas de alto tránsito. Se golpean, se dañan y estorban toda la vida de la nave.

Lo que vale la pena recordar

La retícula es la cuadrícula invisible que ordena toda la nave. Se decide una vez, al inicio, y se vive durante décadas.

Tres ideas para llevarse:

• El módulo estructural se diseña a partir de la operación (racks, pasillos, líneas), no al revés.
• Lo que importa para acomodar es el claro libre, no solo el claro entre ejes.
• El claro más grande no es gratis: conviene el claro que la operación necesita, no el máximo posible.

Si estás definiendo la retícula de un proyecto, ayuda entender primero las bases en qué es una nave industrial y cómo el piso debe acompañar el acomodo de racks en pisos industriales.
