Cubiertas y techos en naves industriales: tipos, sellos y aislamiento

La cubierta es la parte de la nave industrial que más castigo recibe del clima y la que menos se ve desde abajo. Sol todo el día, lluvia, granizo, polvo y cambios de temperatura. Una cubierta bien diseñada e instalada puede operar 25 años sin dramas. Una mal hecha empieza a gotear en la primera temporada de lluvias fuerte.

Aquí va lo que importa para entender qué hace una buena cubierta industrial, contado desde la obra.

La cubierta no es solo el techo

Cuando hablamos de cubierta en una nave industrial, no solo nos referimos a la lámina. Hablamos de un sistema completo:

Lámina o panel exterior.
Aislamiento (cuando aplica).
Estructura secundaria que sostiene la lámina (largueros, polines).
Canaletas, bajadas pluviales y desagües.
Remates perimetrales, flashings y sellos en penetraciones.

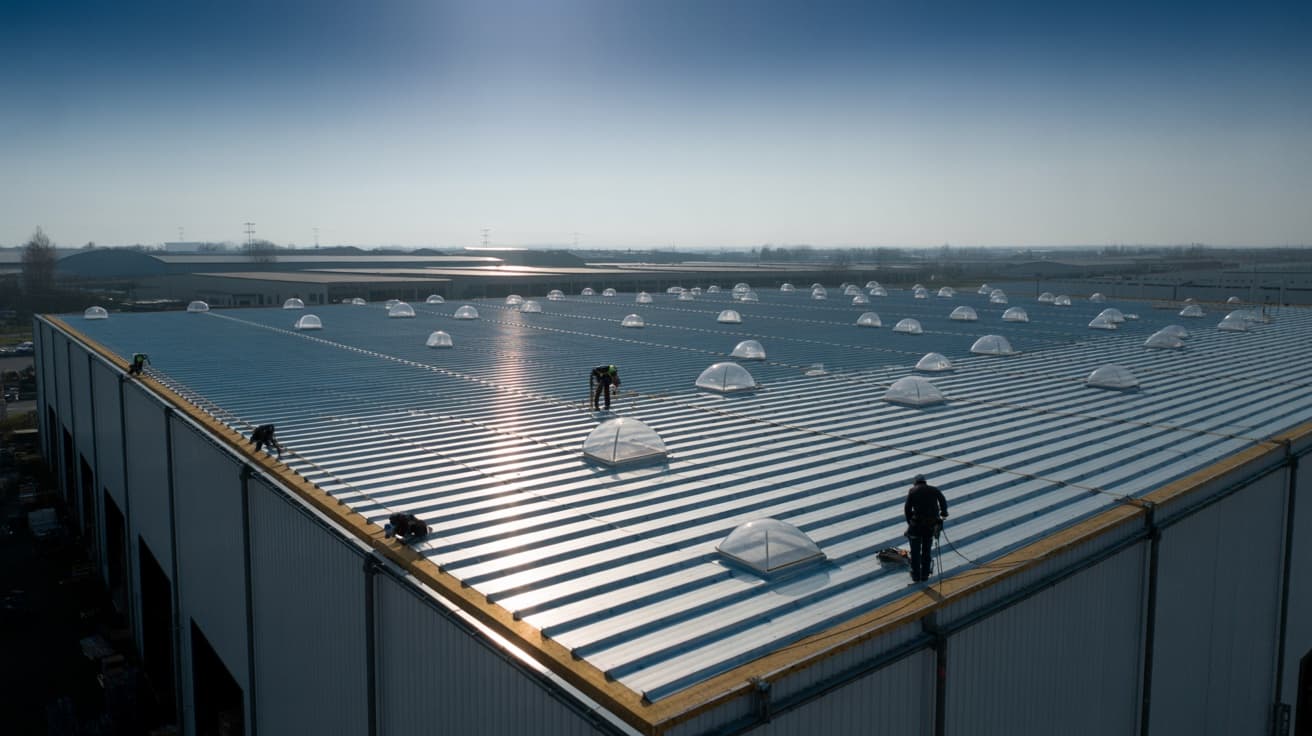

Domos, lucernarios o extractores eólicos.

Cada uno de esos elementos puede ser el origen de una filtración. Y el agua, una vez que entra, viaja por la estructura y aparece varios metros lejos del problema real. Por eso conviene diseñar el sistema completo, no solo elegir un tipo de lámina.

Tipos de cubierta más comunes

Lámina acanalada o KR18 galvanizada o pintada

La opción más común en naves industriales por costo y disponibilidad. Lámina de acero con perfil estructural, fijada a polines metálicos. La galvanizada va sin pintura visible y dura bien en ambientes secos. La pintada (poliéster o silicón modificado) mejora durabilidad y estética, especialmente en ambientes con humedad o exposición intensa al sol.

Buena para: bodegas, naves de manufactura ligera y media, operaciones donde no hay requerimiento térmico fuerte.

Panel sándwich (panel aislado)

Dos láminas de acero con un núcleo de aislamiento al centro (poliuretano, poliisocianurato o lana mineral). Es más caro que la lámina simple, pero da aislamiento térmico y acústico de fábrica, con instalación rápida.

Buena para: cuartos fríos, plantas de alimentos, naves climatizadas, áreas administrativas integradas a la nave, y operaciones donde el confort térmico o acústico tiene impacto en productividad.

Losacero con concreto

Lámina estructural galvanizada que sirve de cimbra colaborante para una losa de concreto. Se usa en entrepisos o en azoteas transitables, no en cubierta típica de nave industrial. Aparece cuando hay mezzanines, plataformas o áreas que reciben equipos arriba.

Lámina translúcida

Lámina de fibra de vidrio o policarbonato translúcida, instalada en franjas dentro del patrón de lámina principal. Permite entrada de luz natural sin abrir domos individuales. Se calcula como porcentaje del área total de cubierta según la iluminancia que se busque para la operación.

Pendientes y diseño hidráulico

El agua manda. Toda cubierta debe tener pendiente suficiente para que el agua escurra rápido hacia las canaletas. Cubierta plana es un mito: las cubiertas "planas" siempre tienen pendiente mínima, aunque no se note.

En naves industriales con lámina acanalada, las pendientes típicas van del 5% al 10% en cubiertas a dos aguas. Pendientes menores aumentan el riesgo de filtraciones en traslapes, sobre todo en lluvia con viento.

El sistema pluvial debe dimensionarse con la intensidad de lluvia de la región. Subdimensionar canaletas o bajadas es uno de los errores más caros: el día que llueve fuerte, la canaleta desborda hacia adentro de la nave en lugar de hacia afuera, y eso no se descubre hasta que pasa.

Aislamiento térmico y acústico

El aislamiento de la cubierta cambia mucho cómo se siente la nave por dentro. Una nave en el Bajío sin aislamiento puede tener diferencias de 8 a 12 grados entre interior y exterior en verano. Eso significa operarios incómodos, productos sensibles afectados y, si hay sistema de climatización, consumo energético muy alto.

Opciones más comunes:

Panel sándwich. Aislamiento integrado a la lámina. Es la solución más limpia y rápida.
Aislamiento bajo lámina (lana mineral, fibra de vidrio, espuma proyectada). Se instala entre la lámina y la estructura secundaria, o por dentro adherido al respaldo.
Pintura reflectiva. No es aislamiento, pero baja la temperatura de la lámina al reflejar parte de la radiación solar. Funciona como complemento, no como sustituto.

El criterio para elegir depende del uso de la nave, del presupuesto y de si hay climatización. Una bodega de tránsito rápido no necesita el mismo aislamiento que una planta de alimentos refrigerada.

Sellos, remates y penetraciones: donde nacen las goteras

La lámina en sí casi nunca es el problema. El 90% de las filtraciones en cubierta vienen de los puntos donde algo cambia: traslapes mal sellados, remates perimetrales mal armados, flashings de domos despegados, sellos en tornillería que se cristalizaron con el sol.

Conviene cuidar especialmente:

Traslapes longitudinales y transversales. Deben tener sellador butílico o equivalente, no solo el contacto seco entre láminas.
Remates de cumbrera y de aleros. Son zonas con cambios de plano que necesitan piezas dobladas, no improvisadas en obra.
Flashings alrededor de domos, extractores y penetraciones de proceso. Cualquier tubería, ducto o ventilación que cruce la cubierta es una candidata a filtración si no se sella bien.
Tornillería con sello (washer EPDM o neopreno). La rondana de sello tiene vida útil. En climas con mucha exposición UV, conviene revisarla cada cierto tiempo.

Domos, extractores y ventilación natural

Los domos sirven para iluminación natural y para extracción de aire caliente (ventilación pasiva). El cálculo no es estético: se determina por iluminancia objetivo y por volumen de aire a renovar.

Los extractores eólicos giratorios mueven aire sin energía eléctrica y son útiles en naves con generación de calor o vapores. Su distribución debe planearse junto con las entradas de aire bajas, porque sin entradas no hay tiro.

Cada domo y cada extractor es una perforación en la cubierta. Eso significa más flashings, más sellos y más puntos de mantenimiento. Convienen, pero hay que diseñarlos bien.

Errores comunes que se ven en obra

Subdimensionar canaletas y bajadas. El día que llueve fuerte se nota, antes no.
Pendiente insuficiente. Lámina con pendiente baja y traslapes largos es receta de filtración.
Tornillería mal puesta. Tornillos en valle en lugar de cresta (o al revés, según el sistema), o tornillos sobreapretados que rompen la rondana de sello.
Sellos secos o caducados. Sellos butílicos, siliconas y EPDM tienen vida útil; se planean para mantenimiento.
Penetraciones sin flashings adecuados. Salidas de proceso que se "sellan" con silicón en obra son las primeras en gotear.

Tiempos típicos de instalación

Para una nave estándar de 3,000 a 5,000 m²:

Largueros y polines secundarios: 1 a 2 semanas (en paralelo con montaje principal).
Instalación de lámina o panel sándwich: 2 a 4 semanas.
Canaletas, bajadas, remates y flashings: 1 a 2 semanas.
Sellos finales y revisión de estanqueidad: 1 semana.

La prueba real llega con la primera lluvia. Si la cubierta está bien hecha, no se entera nadie. Si tiene problemas, aparecen ahí.

Lo que vale la pena recordar

La cubierta no es donde hay que tomar atajos. Es un sistema, no una lámina, y los puntos donde se conecta con el resto de la nave (remates, penetraciones, bajadas) son los que definen su comportamiento real.

Tres ideas para llevarse:

Diseñar el sistema completo (lámina, aislamiento, pluviales, sellos) en lugar de elegir solo la lámina.
Dimensionar canaletas y bajadas con la intensidad de lluvia real, no con valores genéricos.
Las filtraciones casi nunca son de la lámina; son de sellos, traslapes y penetraciones.
